电磁加热器全桥与半桥之间有什么区别?如何进行区分?

作者: 深圳市德斯达节能科技有限公司     发表时间:2023-06-26 11:05:27     浏览量:1067【 小  中  大 】

在电磁加热系统中,全桥和半桥是两种常见的电路拓扑结构,它们在电磁加热器的工作原理和性能上有一些区别。工作原理:全桥电路:全桥电路包含四个开关元件(通常是功率MOSFET或IGBT),将电源电压通过变压器变换为高频交流电源...

在电磁加热系统中,全桥和半桥是两种常见的电路拓扑结构,它们在电磁加热器的工作原理和性能上有一些区别。


工作原理:

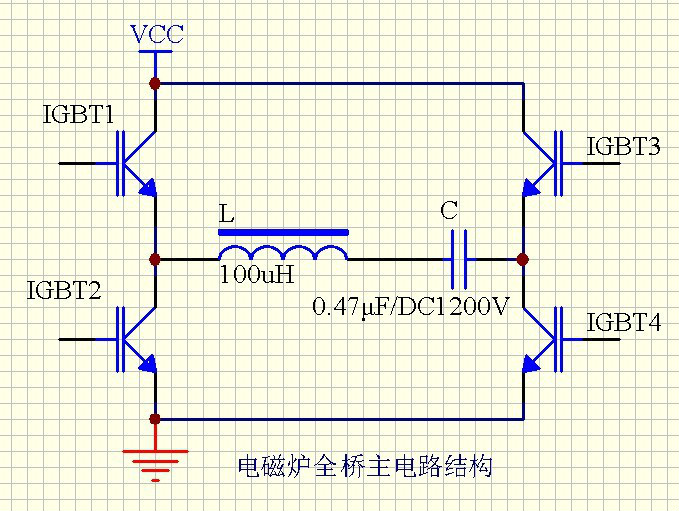

全桥电路:全桥电路包含四个开关元件(通常是功率MOSFET或IGBT),将电源电压通过变压器变换为高频交流电源,供应给电磁加热线圈。通过控制开关元件的开关状态和频率,调节电磁加热器的输出功率和温度。

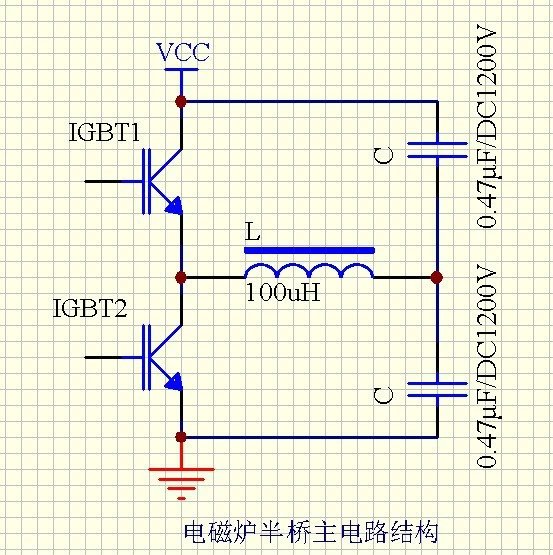

半桥电路:半桥电路只包含两个开关元件,在电源一侧接地,通过开关元件的开关状态控制电磁加热器的输出功率和温度。


输出功率范围:

全桥电路:全桥电路可以实现较大的输出功率范围,从几千瓦到数十千瓦不等,适用于大型工业应用。

半桥电路:半桥电路的输出功率范围相对较小,通常在几百瓦到几千瓦之间,适用于中小型的电磁加热应用。


控制复杂度:

全桥电路:全桥电路的控制相对复杂,需要控制四个开关元件的开关状态和频率,并保证它们的互补工作,以获得较为稳定和高效的加热效果。

半桥电路:半桥电路的控制相对简单,只需要控制两个开关元件的开关状态即可。


效率和性能:

全桥电路:全桥电路可以提供更好的输出功率和温度控制精度,并具有较高的能量效率。但由于较多的开关元件和复杂的控制方式,相对于半桥电路来说,系统成本和设计复杂度可能更高。

半桥电路:半桥电路相对简单且成本较低,但在输出功率和温度控制精度方面可能略逊一筹。



那么,如何区分一台电磁加热器是全桥还是半桥呢?


要区分电磁加热器是全桥还是半桥,可以从以下几个方面来观察和判断:


一、查看电路拓扑结构:电磁加热器的电路拓扑结构通常可以通过外部观察或者打开设备进行内部观察来确定。全桥电路通常包含四个开关元件(如功率MOSFET或IGBT)和一个变压器,而半桥电路只包含两个开关元件。


二、观察控制电路或控制器:电磁加热器的控制电路或控制器通常会显示电路的工作状态或参数。通过观察显示屏或控制面板,可以看到是否有显示全桥或半桥的相关信息。


三、应用场景和功率范围:全桥电路通常用于大功率应用,适用于较大范围的功率输出。半桥电路则适用于中小功率范围内的应用。通过了解或咨询设备的技术规格或应用说明,可以确定它所适用的功率范围。


四、咨询生产商或供应商:如果以上方法无法确定电磁加热器的类型,可以直接与生产商或供应商联系,询问其具体的电路结构和技术特点。


通过以上方法,您应该能够区分出电磁加热器是全桥还是半桥。请注意,对于特定的设备或特殊的应用,可能存在其他类型的电磁加热器电路结构,因此最好参考相关技术资料或咨询专业人员,以确保准确判断。
