详解电磁加热技术解析及案例盘点

作者: 深圳市德斯达节能科技有限公司     发表时间:2021-04-10 16:35:42     浏览量:8684【 小  中  大 】

详解电磁加热技术解析及案例盘点!本文章由电磁感应加热器用户上传提供目前市场主流加热器采用电阻加热的方式,存在发热丝、发热片过热导致的异味、碳化、热解等问题,且功耗较大。为此,很多厂家寻求其他方式进行加热,试图解决上述问题...

详解电磁加热技术解析及案例盘点!



本文章由电磁感应加热器用户上传提供

目前市场主流加热器采用电阻加热的方式,存在发热丝、发热片过热导致的异味、碳化、热解等问题,且功耗较大。


为此,很多厂家寻求其他方式进行加热,试图解决上述问题。这些加热方式主要包括电磁感应加热、超声振动加热、激光加热、喷射加热、随振加热雾化、离心加热雾化、声表面波加热雾化等。



通过改进加热器和加热雾化原理来提高雾化效果等方面,是加热设备技术的研发热点和布局重点。相对于目前广泛采用的电阻式加热方式,电磁加热技术是一个全新、受到关注较多的加热方式。



一、电磁加热技术介绍



电磁感应加热是通过电子线路组成部分产生交变磁场,当磁化材料处于变化磁场中时,在磁化材料表面切割交变磁力线,产生交变电流,从而使材料表面电荷高速无规律运动,碰撞摩擦产生热能,于是起到加热材料的效果。



二、电磁加热的优势



电磁加热相比电阻式加热方式具有突出的技术优势在于以下几点;



1.电磁加热在能量转化效率、



2.加热升温快、



3.加热原件布局方式、



4.物料加热位置均匀性与准确性较高



三、感应加热专利及产品案例



对于感应加热这个技术,虽然优势明显,大众认知度比较模糊。感应加热核心结构在于感受器元件,主要由铝导电碳、石墨、不锈钢、铜、青铜或是其它的一种混合物以及导磁材料,铁氧体环,磁屏蔽环,励线圈等组成。

目前提到的感应加热,行业内已有多家新型烟草知名企业在专注这方面的研究,并且已有相关专利申请以及产品案例。



申请的感应加热装置( 103 ),其与用于加热可抽吸材料以使所述可抽吸材料的至少一种成分挥发的装置一起使用。感应加热装置包括:感受器( 202 )装置;至少第一感应线圈( 204 )和第二感应线圈( 206 );以及控制电路( 300 ),用于控制第一感应线圈和第二感应线圈。



在电磁感应加热雾化方面,菲利普·莫里斯烟草公司设计了基于电磁感应原理的加热装置,其内部配置了扁平螺旋感应线圈,抽吸时,控制元件使感应线圈生成振荡磁场,感应元件因电磁感应产生涡流而发热,加热发烟基质形成烟气,该装置扩大了加热面积,提高了雾化效果,避免了加热元件与烟油的直接接触,使用更加清洁。



电磁感应加热器,在烟具内设置了电磁感应线圈,在一次性烟弹内密封设置了涡流发热金属元件和烟油,避免了结焦,有利于改善加热器的抽吸口感。在雾化器的金属加热管外包裹了隔热层,隔热层外缠绕了电磁感应线圈,通过电磁感应方式实现整体面加热,加热速度快,加热效率高,避免了加热点过于集中造成的干烧现象。



3、安徽中烟



从安徽中烟申请的专利CN 109512028 A 近公开内容中提到,电磁加热装置的感应加热元件,是由一种或多种选自纯铁、不锈钢、钴合金、镍合金、石墨或铁氧化物制成的感应加热元件。该感应加热元件具有电磁感应加热效应,经电磁感应可以把电能转换成热能,加热效率高,加热效果好。

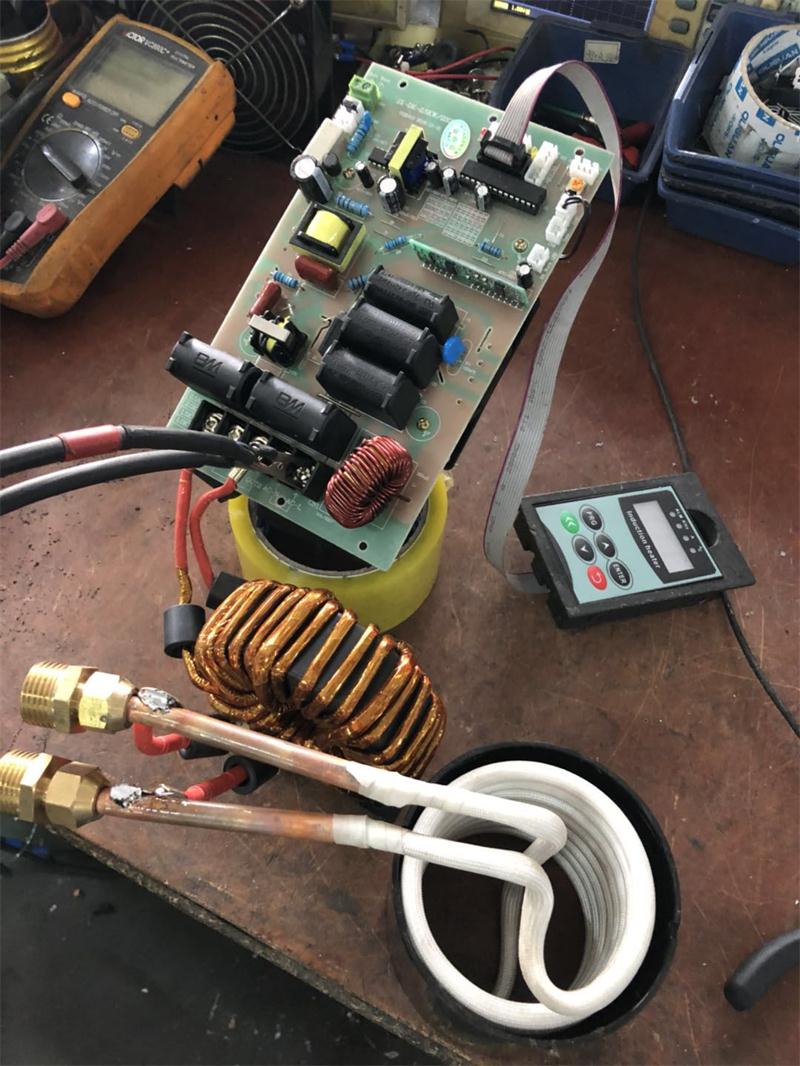

电磁加热线圈绕制及调式方法



我们都知道电磁加热设备由两部分组成电磁加热器和电磁加热线圈,电磁加热器的作业稳定性与负载线圈的参数是否合适起到至关重要的效果,线圈参数根据不一样功率有不一样的电感量与之相匹配,电感量不能误差太大,这样电磁加热器就能作业在的作业状况。可是有的客户不会按技术参数去绕制线圈,随便绕上去就算了,这样机芯就偏离了作业状况,机芯也对比简单出毛病。为了方便大家对绕制线圈有所了解,下面高深电磁加热器技术人员为您讲解电磁加热器的线圈绕制及调式方法。



电磁加热线圈绕制方法:线圈的绕制有很多种办法,根据现场加热体的形状不一样可分为:平盘线圈和圆形直绕线圈。在这里我们举例介绍一种圆形直绕式线圈,这种绕法是根据料筒的巨细和长短来散布绕线,装备好功率巨细需求几个多大的功率电磁加热器,散布好一个线圈绕线的长度。绕线可有两种办法,一种是绕线时一圈紧挨着一圈这样一向绕完线停止,也是咱们通常所说的密绕法,这种绕法是在料筒长度有限时采纳的绕法,



在料筒够长的情况下通常不选用这种绕法,因为这种绕法的加热门对比会集(加热门会集在所绕线圈的中心方位),所以在料筒有必定长度的情况下为了加热门能均匀涣散在料筒上,咱们通常主张选用另一种绕线法:线圈一圈挨一圈密绕四五圈或五六圈后离隔六七厘米再密绕下去,分几段这样绕制(至于要密绕几圈和离隔几厘米请根据料筒的长短来合理调整,没有定死的数值,只要是这种形式的绕法就行了),如下圈所示。



电磁加热线圈调试办法:接好线通电(留意查看好不要接错线)开机,作业起来默许开机是5档,档位灯亮,按向左键把指示灯移到电流灯亮,数码显现的数值为电流(如50KW:75A摆布),按向左键把指示灯移到频率灯亮,数码显现的数值为作业频:11KHZ-17KHZ(作业频率:15KHZ摆布)。假如频率低于11KHZ,说明线绕得多了,需削减线;假如频率高于17KHZ,说明线少了,需添加线。需求说明的是:刚开端加热(冷机状况)和已加热到所需温度(300度以上热机状况)的作业频率会发生改变,冷机频率高一点热机频率低点(冷机15KHZ摆布加热温度抵达300度左右频率也许会下降为13KHZ摆布)。电流也有一些改变,冷机时电流也许会比额电流偏高一点,待温度加起来(热机壮态)电流会渐渐减小下来,终究定在比额电流少2-5A摆布,假如电流终究误差太大,也要恰当的添加或削减线圈,过小电流需削减线圈,过大电流需添加线圈。一些加热温度不需求很高的(100度摆布),比方用来加热水的,就不存在热机与冷机状况,调试时直接调整频率为15KHZ即可。
